• JB/T10217-2000 組合式變壓器
• GB1094.1～2-1996 電力變壓器
• GB3804-1990 3～63kV 交流高壓負荷開關
• GB7251.1-1997 低壓成套設備和控制設備第一部分分型式試驗和部分型式試驗成套設備

使用環境條件

• 周圍空氣溫度不超過+40℃，最低周圍空氣溫度-25℃；
• 海拔不超過1000 米，若使用特殊訂購的變壓器和低壓元件，可達海拔3800 米；
• 垂直傾斜度不超過5°，無劇烈振動及無沖擊的場所；
• 空氣濕度不大于90％ (+25℃ )；
• 無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所；
• 戶外風速不超過35m/s。
• 無滴水的場所；
• 電源電壓的波形近似于正弦波；
• 三相電源電壓近似對稱。

設計特點

• 外殼參照國外先進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀，維護方便等特點。外殼材料 有多種選擇。
• 高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。如要選配：XGN20-12L 六氟化硫環網柜，HXGN15A，HXGN17 等 環網開關設備。變壓器可采用油浸式變壓器，全密封變壓器，又可采用干式變壓器。
• 變電站保護性能完善，操作方便，高低壓計量可供選擇，可根據用戶要求配備自動無功補償裝置。
• 箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計有獨立的隔板，變壓器室內設防凝露及自動溫控監視、 加熱、降溫裝置。
• 箱體采用自然通風，也可加裝強迫通風設備。門板及側板外側對應百葉窗的位置上裝有防塵裝置。

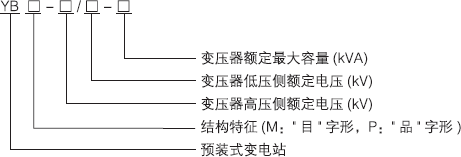

YB □ -12 系列預裝式變電站

名稱	單位	高壓電器設備	變壓器	低壓器設備
額定電壓	kV	12	10/0.4	0.4
額定電流	A	630	3/75-150/3750	≤ 4000
額定頻率	Hz	50	50	50
額定容量	kVA		50-2500
1min 工頻耐受電壓	kV	對地、相間42，斷口48	35/28	2.5
雷電沖擊耐受電壓	kV	75	75
殼體防護等級		IP23
嗓音水平	dB		油變≤55，干變≤65
外形尺寸( 長× 寬×高)	mm	按一次方案布置

YB □ -20 系列預裝式變電站

名稱	單位	高壓電器設備	變壓器	低壓器設備
額定電壓	kV	24	20/0.4	0.4
額定電流	A	630	1.44/75-72/3750	≤ 4000
額定頻率	Hz	50	50	50
額定容量	kVA		50-2500
1min 工頻耐受電壓	kV	對地、相間60，斷口79	55/28	2.5
雷電沖擊耐受電壓	kV	125	125
殼體防護等級		IP23
嗓音水平	dB		油變≤55，干變≤65
外形尺寸( 長× 寬×高)	mm	按一次方案布置
